밸브 점검 : 유형, 목적 및 기능

조용히 유체가 뒤로 돌진하는 것을 조용히 유지하는 것이 궁금한 적이 있습니까? 체크 밸브. 펌프를 보호하고 비용이 많이 드는 손상을 줄이기 위해 역류를 중지합니다. 비 슬램 'Silent '디자인도 워터 해머를 길들입니다. 이 게시물에서는 배우게됩니다 . 유형, 목적 및 기능, 그리고 올바른 것을 선택하는 방법과 같은 확인 밸브를

체크 밸브 란 무엇입니까? (비 환전 / 단방향 밸브)

체크 밸브는 자체 활성 장치입니다. 흐름이 한 방향으로 움직이고 반전을 차단합니다. 전방 압력 하에서 열린 다음 압력이 떨어지거나 뒤집어지면 닫힙니다. 펌프는 안전을 유지하고 누출이 줄어들고 에너지 손실이 떨어집니다. 침묵 또는 비 슬램 스타일은 충격 충격.

'Unsung Hero '아이디어 : 작은 부분, 큰 직업. 시스템은 차분하고 예산을 건강하게 유지합니다.

우리가 가장 많이 보는 곳

• 고층 공급을 포함한 물 분포 및 배관.

• 산업 공정 라인, 화학 및 O & G.

• 발전 네트워크 및 보일러 루프.

해양 컨텍스트 : 선박 시스템을위한 해양 밸브 솔루션; 나비 밸브는 종종 격리를 처리하며 체크 밸브는 동일한 루프에서 백 플로우를 방지합니다.

해부학 : 체크 밸브의 4 가지 기본 부분

핵심 구성 요소에 대한 소스 세부 사항.

체크 밸브의 주요 용어 : 유형, 용도 및 기능

• 크래킹 압력 : 열기에 필요한 최소 상류 푸시. 정상적인 헤드로 크기를 크게 크게; 플러터를 피하십시오.

• 압력 강하 : 밸브의 에너지 비용; 스윙 및 틸팅 디스크 스타일은 종종 낮은 ΔP를 실행합니다.

• 비 슬람 / 사일런트 : 조용하고 빠른 닫기를위한 스프링 보조 폐쇄; 서지 위험을 줄입니다.

• 워터 해머 : 갑작스런 정지로 인한 충격; 조용한 디자인이 도움이됩니다.

재료 각도 : 가혹한 체액 또는 해상 의무? 스테인레스 스틸 밸브는 부식에 저항하는 반면 체크 밸브는 선을 보호합니다.

밸브가 중요한 이유 (안전, 신뢰성, 규정 준수)

역 흐름이 기어를 아프게합니다. 펌프를 뒤로, 스냅 커플 링, 난파선 씰을 회전시킬 수 있습니다. 체크 밸브는 정시에 닫히고, 한 방향으로 흐름을 유지하고, 돈을 절약하고, 폐기물을 줄입니다. 침묵 설계는 단단한 시스템에서 충격을 부드럽게하고 노이즈가 낮습니다.

빠른 승리 : 체크 밸브가 예방하는 것

가동 중지 시간 감소, 자산 수명이 상승합니다

• 비상 정지가 적고 씰 스왑이 적습니다

• 베어링은 더 오래 지속되며 샤프트는 똑바로 유지됩니다

• 수다가 적고 밤에는 콜 아웃이 적습니다




조용한 체크 밸브가 빛나는 곳

• 고층 라이저, 긴 수직 메인

• 시립 및 산업 펌핑 스테이션

• 보일러 사료 루프, 냉장 및 온수 회로

• 해양 의무에서의 선상 서비스; LNG 또는 메탄올 라인은 부드러운 폐쇄를 위해 비 슬람어 스타일을 사용합니다.

밸브 유형 확인 (밸브 유형, 용도 및 기능 확인을위한 완전한 가이드)

아래의 각 카드는 메커니즘, 장점, 트레이드 오프, 용도, 선택 신호를 다룹니다.

장간 선택 신호

스윙 체크 밸브 (저압 강하, 대형 직경)

• 메커니즘 : 포워드 흐름에서 힌지 디스크 스윙, 반전 반환

• 장점 : 간단한 빌드, 몇 가지 부품, 쉬운 서비스, 저압 강하

• 트레이드 오프 : 리프팅 스타일보다 약한 씰, 맥동에 이상적이지 않습니다.

• 일반적인 용도 : 물과 폐수 분포

• 선택 신호 : 큰 파이프 크기와 낮은 헤드 손실을 선호합니다. 반전 위험이 상승하면 레버 또는 스프링을 추가하십시오

리프트 또는 피스톤 체크 밸브 (고압 밀봉, 가이드 디스크)

• 메커니즘 : 디스크 또는 피스톤은 시트에서 세로로 들어 올립니다. 가이드 모션은 정렬을 유지합니다

• 장점 : 고압 및 속도에서 단단한 차단

• 트레이드 오프 : 스윙보다 높은 저항; 수평 배관이 선호됩니다

• 일반적인 용도 : 보일러 공급 물, 증기, 오일 전송

• 선택 신호 : 힘든 압력 봉투를 선택하십시오. 수평 설치를 계획하십시오

볼 체크 밸브 (자체 청소, 파편 친화적)

• 메커니즘 : 구형 공이 좌석 위 안팎으로 움직입니다. 스프링 옵션 속도가 반환됩니다

• 장점 : 단순하고 강력하며 낮은 서비스; 롤링 볼은 좌석에서 잔해를 쓸어냅니다

• 트레이드 오프 : 수평 실행은 폐쇄를 위해 배압 또는 스프링이 필요합니다.

• 일반적인 용도 : 수직 라이저, 슬러리, 하수, 폐수, 고형물이있는 선

• 선택 신호 : 가능하면 수직으로 이동하십시오. 수평 레이아웃에 대한 스프링을 추가하십시오

인라인 스프링로드, 침묵 또는 노즐 체크 밸브 (비 슬램)

• 메커니즘 : 스프링은 반전 전에 디스크를 닫습니다. 짧은 가이드 스트로크

• 장점 : 빠르고 조용한 폐쇄; 펌핑 서비스에서 워터 망치에 대한 강력한 수정

• 트레이드 오프 : 디스크는 스트림에 앉아 있습니다. 헤드 손실은 스윙보다 약간 높습니다

• 일반적인 용도 : 식용 공급, 수경 루프, 깨끗한 공정, 펌프 방전

• 선택 신호 : 노이즈 제한이 적용되는 곳을 선택하십시오. 펌프 램프 및 대상 속도의 크기

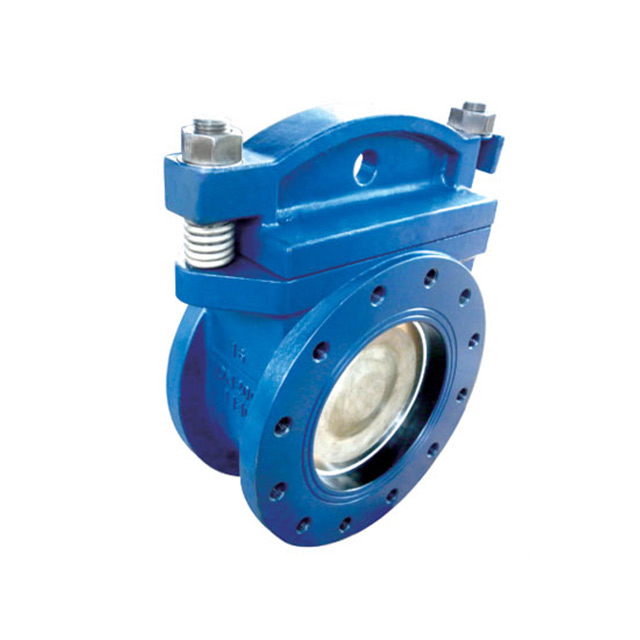

틸팅 디스크 체크 밸브 (저압 강하, 가변 유량)

• 메커니즘 : 중앙 근처의 디스크 피벗; 흐름이 지나가고지나갑니다. 클로저는 매끄럽게 유지됩니다

• 장점 : 변화하는 흐름 하에서 안정적; 정상 속도에서 낮은 하락; 슬램 위험 감소

• 트레이드 오프 : 매우 높은 속도로 압력 손실을 시청하십시오

• 전형적인 용도 : 발전소, 석유 화학, 고 흐름 물 그리드

• 선택 신호 : 광범위한 듀티 사이클과 긴 메인을 목표로합니다. 피크 하중에서 손실을 확인하십시오

y- 패턴 체크 밸브 (간소화, 난기류가 낮음)

• 메커니즘 : 각도 신체 형태 a y; 내부는 각진 경로로 이동합니다

• 장점 : 부드러운 통로, 난기류 감소 및 마모

• 트레이드 오프 : 계획된 속도 대역의 크기 조정 확인

• 전형적인 용도 : Steam, Water, Steady Flow가 필요한 가스 라인

• 선택 신호 : 압력과 흐름이 다를 때 사용하십시오. 반전이 심해지면 대시 팟에 페어 쌍을 짝 짓습니다

웨이퍼 또는 듀얼 플레이트 체크 밸브 (소형, 공간 절약)

• 메커니즘 : 중앙 샤프트에 2 개의 반 디스크가 접 힙니다. 플레이트는 반전에 빠르게 붕괴됩니다

• 장점 : 플랜지 사이의 작고 가볍고 쉽게 맞습니다. 짧은 여행은 소음을 낮 춥니 다

• 절충 : 매우 낮은 차압 하에서 밀봉을 확인하십시오

• 일반적인 용도 : HVAC, 화재 방지, 우주가 단단히 유지되는 개조

• 선택 신호 : 플랜지 표준 및 대면을 점검하십시오. 빠른 셧다운이 도움이되는 대상 소형 설치

밸브 기능 확인 (실제 시스템에서 체크 밸브가 작동하는 방법)

개방 및 폐쇄 : 압력 및 균열 압력

상류 압력이 다운 스트림 플러스 스프링 힘을 이기면 체크 밸브가 열립니다. 흐름이 느려지거나 반전되면 닫힙니다. 시스템과 일치하는 크래킹 압력을 선택하십시오. 낮은 압력 강하 시스템은 쉽게 개방하기 위해 낮은 값이 필요합니다. 고압 강하 루프는 채터를 막기 위해 더 높은 값이 필요합니다.

빠른 가이드

• 중력 또는 낮은 리프트 시스템 : 쉬운 시작을위한 낮은 균열 압력

• 펌핑 서비스 : 꾸준한 여행을위한 중간 설정

• 고압 서비스 : 회사 좌석을위한 높은 설정

흐름 방향, 시트 및 밀봉

흐름은 한 가지 방법으로 움직입니다. 디스크, 볼 또는 피스톤은 시트에서 들어옵니다. 역 흐름은 요소를 시트로 밀어 넣습니다. 스프링 속도가 폐쇄됩니다. 좋은 좌석은 꽉 차고 마모가 적습니다. 이것은 체크 밸브 내부의 핵심 검사 밸브 기능입니다 : 유형, 목적 및 기능.

방향 및 설치 규칙

• 볼 체크 : 수직 런이 가장 잘 작동합니다. 수평 실행은 배압 또는 폐쇄를 위해 스프링이 필요합니다

• 리프트 또는 피스톤 점검 : 정렬 및 깨끗한 좌석에 선호되는 수평 실행

• 직선 파이프 : 순환기, 팔꿈치, 티, 스트레이너 앞에 여러 파이프 직경을 유지하십시오. 난기류가 적고, 디스크 수다가 적고, 더 나은 삶

배치 점검표

• 펌프 방전 스파이크에서 멀어집니다

• 서비스 액세스를위한 공간

• 흡입 라인의 발 밸브 앞의 스트레이너

워터 망치, 슬램 및 소음

슬램은 빠른 반전과 늦은 폐쇄에서 나옵니다. 침묵 또는 비 슬램 검사는 빠르게 가까워지고 서지를 잘라냅니다. 시트 근처에서 유압 댐퍼 또는 대시 팟 쿠션 모션. 가변 속도 펌프는 시작 및 충격을 중지합니다.

올바른 체크 밸브를 선택하는 방법 (단계별 선택 안내서)

체크 밸브의 선택 기준 : 유형, 용도 및 기능

1 단계. 작업을 정의하십시오

• 유량 및 압력 프로파일

• 역류 위험 및 종료 이벤트

• 유체 유형 및 온도, 재료 적합

2 단계. 크래킹 압력을 설정합니다

• 낮은 압력 강하 시스템 → 쉬운 개방을위한 낮은 균열 압력

• 고압 서비스 → 확고한 밀봉 및 안정적인 여행을위한 높은 설정

3 단계. 레이아웃 계획

• 방향 : 수직 또는 수평

• 공간 제한 : 얼굴마다, 무게, 접근

• 방 또는 데크 근처의 소음 규칙

4 단계. Chatter를 멈추기위한 크기

• 대체 크기를 피하십시오. 정상 흐름에서 디스크를 안정적으로 유지하십시오

• 꾸준한 개방 위치를 목표로합니다. 플러터도없고 반복 사이클링도 없습니다

5 단계. 신뢰성 목표

• 유지 보수 창, 예비 부품, 서비스 도구

• 사이트의 코드 또는 승인




듀티 매트릭스를 입력하십시오

비 슬램 또는 조용한 체크 밸브를 선택할 때

• 펌프 라인에서 자주 시작하고 정지합니다

• 루프 전체에서 큰 고도가 변경됩니다

• 고층 공급의 긴 수직 주

• 사람들이 근처에서 일하는 방송국

• 닫힌 위치 근처에 추가 쿠션을 위해 유압 댐퍼 또는 대시 팟을 사용하십시오.

• 가변 속도 펌프에 페어; 더 낮은 시작과 충격을 멈 춥니 다

체크 밸브 재료 (호환성 및 내구성)

재료 선택은 생명, 안전, 비용을 유발합니다. 우리는 미디어, 온도, 압력, 부식 위험과 일치합니다.

재료 별 빠른 가이드

우리는 선택에 사용합니다

• 저온 및 저압 : PVC 또는 PP 비용 절감 비용

• 바다 스프레이 또는 소금물 : 청동 또는 316 스테인레스 승리

• 고압 및 열 : 주철 또는 리프트 밸브 바디

• 더티 미디어 : 볼 체크는 많은 스타일보다 좌석을 더 잘 지냅니다.

해양 각도 : Univalve는 해상에서 부식 의무를위한 분리를 위해 우리는 종종 스테인레스 스틸 밸브 바디를 선적합니다. 게이트 밸브가 상류를 볼 수 있습니다. 백 플로우 제어를 위해서는 검사를 다운 스트림으로 배치합니다. 코드 및 소싱의 경우 IMPA 밸브 참조는 RFQ 단계를 단축시킵니다.

신뢰할 수있는 체크 밸브 기능을위한 설치 점검 목록

위치

• 펌프 배출에서 거리를 유지하십시오. 밸브를 펌프에서 멀어지게하면 난기류가 떨어집니다.

• 직선 규칙을 따르십시오. 순환기, 팔꿈치, 티, 스트레이너 앞에 여러 파이프 직경을 남겨 두십시오. 덜 덜 쥐고 더 부드러운 좌석.

하고하지 마십시오

정위

• 공 확인 : 수직은 가장 잘 작동합니다. 수평은 배압 또는 폐쇄를위한 스프링이 필요합니다.

• 리프트 또는 피스톤 검사 : 정렬 및 단단한 좌석에 선호되는 수평 실행.

빠른 신호

• 수직 라이저 → 볼 점검 첫 번째 픽

• 수평, 고압 → 리프트 또는 피스톤 스타일

커미셔닝

• 크래킹 압력 픽이 루프와 일치하는지 확인하십시오. 낮은 ΔP 시스템 → 낮은 균열 압력. 고압 루프 → 회사 좌석을위한 높은 설정.

• 정상 흐름에서 디스크를 시청하십시오. 플러터도없고 반복 사이클링도 없습니다. 채터가 보이면 크기를 조정하십시오.

• 핸드 오버 전에 예상 범위에서 완전히 열리고 가깝게 입증하십시오.

FAQ

Q : 체크 밸브를 얼마나 멀리 설치해야합니까?

A : 여러 직선 파이프 직경을 방전에서 둡니다. 팔꿈치, 티, 스트레이너 상류를 피하십시오.

Q : 체크 밸브가 수다가있는 이유는 무엇입니까?

A : 대형 크기; 디스크는 정상 흐름에서 안정화 될 수 없습니다. 크래킹 압력을 조정하거나 높이십시오.

Q : 조용한 체크 밸브가 워터 망치를 멈출까요?

A : 그렇습니다. 비 슬람 디자인은 반전 전에 닫힙니다. 여분의 쿠션을 위해 유압 댐퍼를 추가하십시오.

Q : 볼 체크 밸브를 가로로 설치할 수 있습니까?

A : 그렇습니다. 그러나 배압이나 봄이 닫으려면 스프링이 필요합니다. 수직이 선호됩니다.

Q : 리프트/피스톤 체크 밸브가 수직으로 작동합니까?

A : 보통 아니요; 그들은 가이드 좌석을 위해 수평 런에서 가장 잘 수행합니다.

Q : 크래킹 압력이란 무엇이며 왜 중요한가요?

A : 열리는 최소 상류 압력; 손실과 수다를 피하기 위해 System ΔP와 일치합니다.

확인 밸브는 한쪽으로 흐름을 유지하고 기어 안전을 안전하게 유지하십시오. 작업 유형을 선택하십시오. 저 손실, 리프트 또는 피스톤, 압력, 잔해 공, 해머 제어 용 무음을위한 유형을 선택하십시오. 크래킹 압력을 시스템 헤드, 미디어, 공간에 일치시킵니다. 스마트를 설치하십시오 : 올바른 방향, 교란의 직선 직경, 서비스 공간. 수다를 멈추는 크기. 이러한 기본 사항을 잘 수행하고 시스템은 더 조용하고 안전하며 길고 유지 비용이 저렴합니다.
